난방필름 시공
시공 순서
가치가 다른 난방필름 XiCA, 제조방법의 차이가 품질의 가치를 만듭니다.
01 공사 전 점검
- ㆍ 난방부하 산출 및 소비전력 점검
- ㆍ 난방부하 = 550W/h/평 * 시공 평수
- ㆍ W(소비전력) = V²(전압)/R(저항)

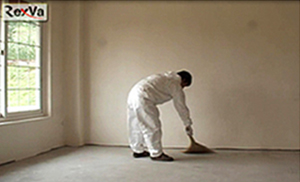

02 청결 점검 및 유지
- ㆍ 시공 전 이물질로 인한 시공 문제가 발생하지 않도록 청결 점검
- ㆍ 시공 전 지속적인 이물질 제거 및 청소로 청결 유지

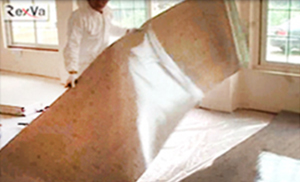

03 방수포 부착

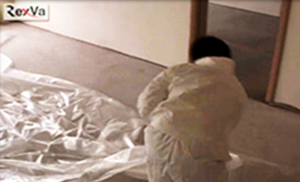

- ㆍ 바닥에 비닐을 깔아 습기의 생성을 방지
- ㆍ 방수포를 부착하여 결로 및 습기 차단
- ㆍ 방수포 작업은 반지하 및 결로 현상에 심한 장소에 작업한다.
- ㆍ 현장 상황에 따라 적용한다.
04 바닥에 단열재 도포
- ㆍ 단열재는 필름에서 발산된 열을 보호해주는 보온효과가 있으며, 전기 효율 및 전기 요금에도 영향을 미치므로 단열재의 선택 시 주의를 기울여야 한다.
05 단열재 재단
- ㆍ바닥 공간에 크기가 맞도록 단열재를 재단한다
06 단열재 부착

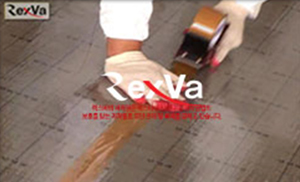

- ㆍ 도포된 바닥의 단열재와 단열재 공간을 테이프로 부착하여 마감한다.

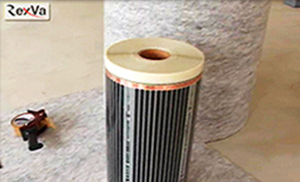

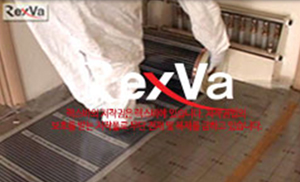

07 도포된 단열재 위로 XiCA 난방필름 설치
- ㆍ 필름 설치 시 반드시 작업화 및 운동화를 벗은 상태에서 필름 작업 실시

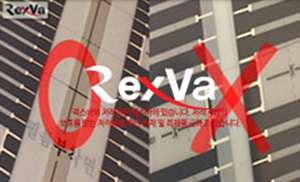

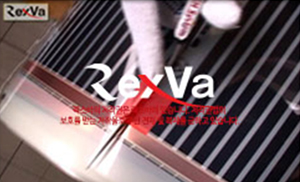

08 바닥 공간에 맞게 XiCA 난방필름 재단
- ㆍ 필름 재단 시에는 반드시 카본 띠가 없는 P. E. T면의 중앙 부분을 절단하여야 한다.
카본 발열 부분을 절단하였을 경우, 누전 및 발열 기능에 문제 발생 가능

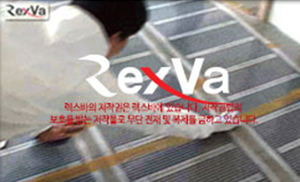

09 필름 설치
- ㆍ 필름과 필름 사이는 겹치지 않도록 설치 (필름과 필름 간격은 가급적 이격이 없도록 권장한다)
10 단열재와 난방필름 부착

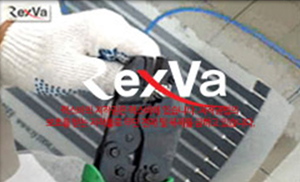

11 전선을 단자(Terminal)에 연결

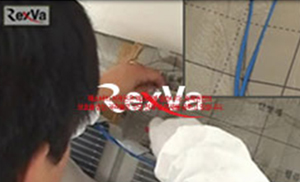

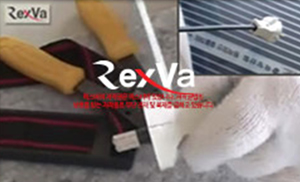

- ㆍ 압착기를 이용하여 전선을 단자(Terminal)에 연결하여 준다.
12 단자연결
- ㆍ 전문설비업체는 납땜 방식을 권장함.

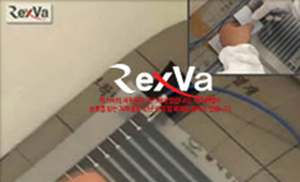

- ㆍ 단자를 전선과 연결한 후 필름의 동박면에 연결해 준다.

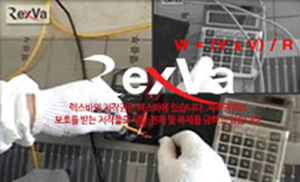

13 저항값 측정 및 총소비 전력 산출
- ㆍ 병렬로 연결된 필름의 총 저항값을 측정하여 총 소비전력을 산출한다.

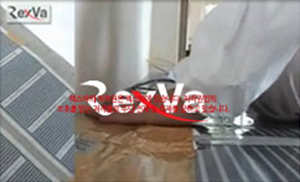

14 연결된 커넥터 절연 처리
- ㆍ 연결된 커넥터에 절연테이프를 부착하여 모든 단자 부위에 절연 처리한다.
15 단열재 처리
- ㆍ 단열재를 잘라 절연테이프로 마감한 부분과 전선을 자른 면의 안쪽에 집어넣어 돌출되지 않도록 한다.
- ㆍ 단열재와 벽과의 이격은 5mm 정도 유지해야 온도에 의한 단열재 팽창으로 인한 문제점을 방지할 수 있다.
16 테이핑 처리
- ㆍ 테이핑 처리하여 전선과 단자를 마무리한다.
17 전원코드 연결

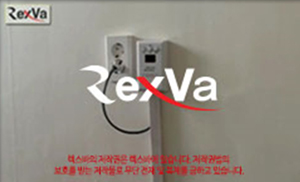

- ㆍ 온도조절기에 전원을 공급할 전원코드를 연결한다.
18 온도측정단자 연결

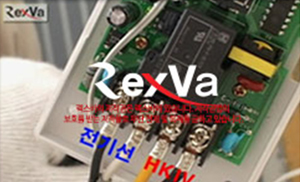

- ㆍ 온도측정기에 있는 "IN" 표시 단자 2개는 차단기에서 나온 전원선을 연결하고, "OUT"표시 단자 2개는 필름에 연결한다. 그리고 "SEN"표시 단자 2개는 온도센서를 연결한다.
"SEN"표시 단자에 온도센서를 연결하지 않으면, 타이머 방식(1단, 2단, 3단..10단)으로 자동 전환된다.
19 온도조절기 설치 마무리
- ㆍ 온도조절기를 벽에 부착한 후 전원을 연결하여 온도조절기 설치를 마친다.

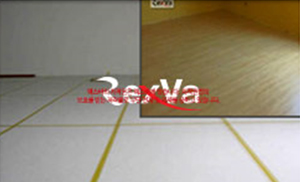

20 필름 보호재 부착 및 설치 마무리 작업
- ㆍ 설치된 필름에 부직포, 아트 보드 등의 필름 보호재를 부착한 후 장판을 시공한다.
- ㆍ 강화마루 설치시에는 2mm(높낮이용) PE폼을 반드시 적용하여 강화마루 클릭 부위가 이탈되지 않도록 하여야 한다.
