Энергосбережение PTC нагревательной пленки

Сравнительные тестирования энергосбережения PTC нагревательной пленки

RexVa - уверенность в высоком качестве продукции.

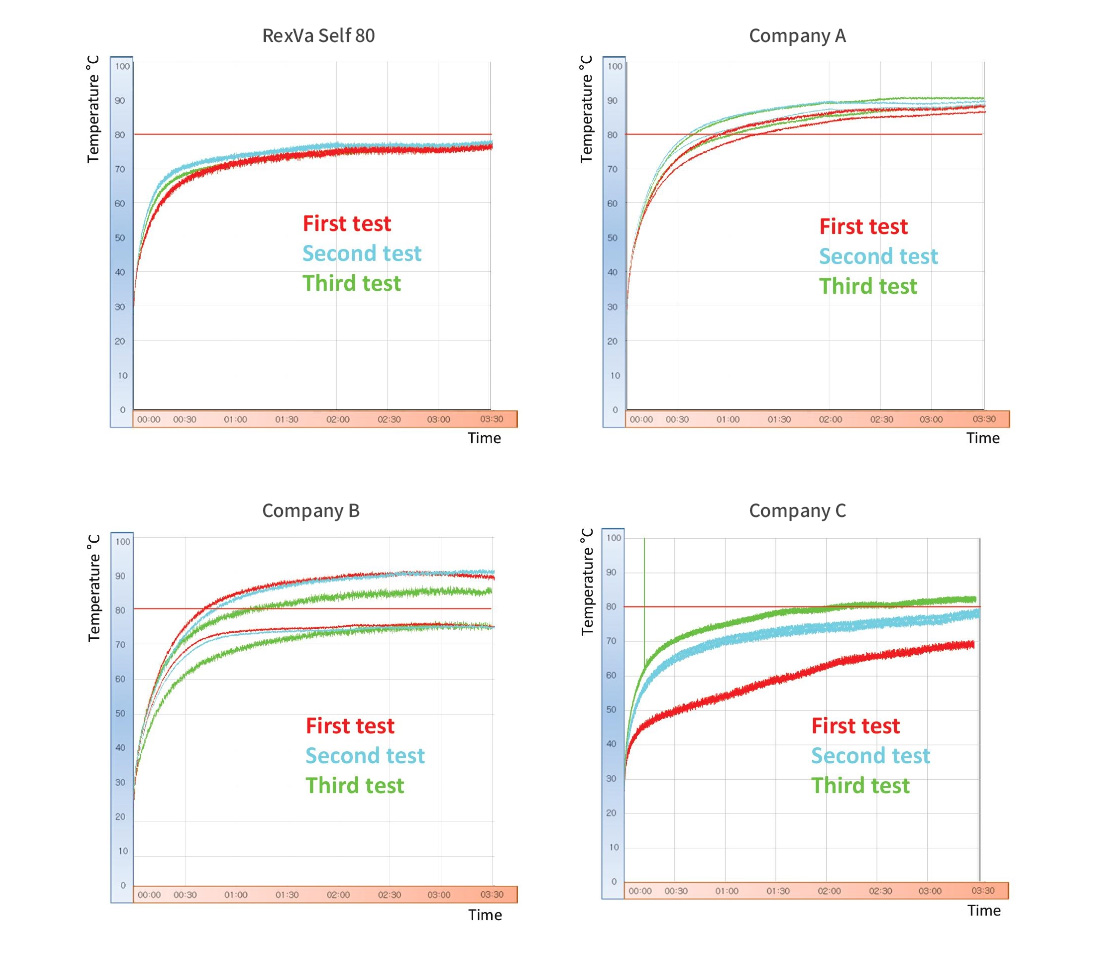

Сравнительный тест на локальный перегрев.

Цель тестирования:

  • ㆍ Проверка работы плёнки RexVa PTC Self 80 в состоянии перегрева.
  • ㆍ Сравнение плёнки RexVa PTC Self 80 с PTC плёнкой другого производителя.

Метод тестирования

  • ㆍ Плёнки подключаются к сети 220 вольт без контроллера температуры.
  • ㆍ На плёнках расположены температурные сенсоры на равном удалении от краёв.
  • ㆍ Плёнки накрыты линолеумом и ковром.
  • ㆍ Продолжительность тестирования 3 часа 30 минут.

Результаты тестирования:

  • ㆍ Плёнка Рексва держит более низкую по сравнению с компанией А температуру, не подвергаясь перегреву.
  • ㆍ Разница температуры между датчиками заметно выше у компании А, менее равномерный прогрев.

Причины успеха RexVa Self 80

  • ㆍ Карбоновая паста. Уникальная, запатентованная технология производства карбоновой пасты и качественное оборудование, позволяют печатать карбоновый слой на плёнке с равномерной толщиной, благодаря чему, температура нашей плёнки имеет минимальные отличия по всей ширине.
  • ㆍ Серебряная шина. Эта полоса серебра позволяет понизить потери электроэнергии по всей длине плёнки RexVa. В плёнке RexVa PTC Self 80 мы используем исключительно сплошную полосу серебра толщиной 18 мм.
  • ㆍ Медная шина. В своей плёнке мы используем медную шину шириной 15 мм, что так же положительно влияет на долговечность и температурный режим нашей плёнки.

Возврат плёнки в обычное состояние после перегрева.

Один из основных показателей качества плёнки PTC - возвращается ли она к начальным значениям сопротивления после локального перегрева, насколько быстро она это делает. Плёнка, которая не возвращается к начальным показателям сопротивления при последующем нагреве, теряет мощность и не может греть так же эффективно, как до перегрева. Поэтому после теста на локальный перегрев, мы проводим тестирование скорости возврата к заданным значениям сопротивления.

Плёнка должна возвращаться к начальным значениям за 24 часа при комнатной температуре. Для ускорения этого процесса, мы замеряем показатели сопротивления плёнки сразу после теста на локальный перегрев, и помещяем её в кондиционируемое помещение с температурой 20° С.

Вы можете видеть результаты измерений в ниже приведённой таблице.

Результаты измерений:

В результате произведённых измерений мы видим, что показатели плёнки RexVa Self 80 стабильно возвращаются к заданным значениям, показывая разницу не более 0,2% между тестированиями. Плёнка компании А, после первого локального перегрева, показывает прирост сопротивления более чем на 20%, так и не возвращаясь к начальным значениям сопротивления. Температура в кондиционируемом помещении ниже комнатной температуры на 7 градусов. Сопротивление плёнки после трёх часов в кондиционируемом помещении отличаются от стартовых значений, поскольку температура тестовой комнаты на 7 градусов больше.

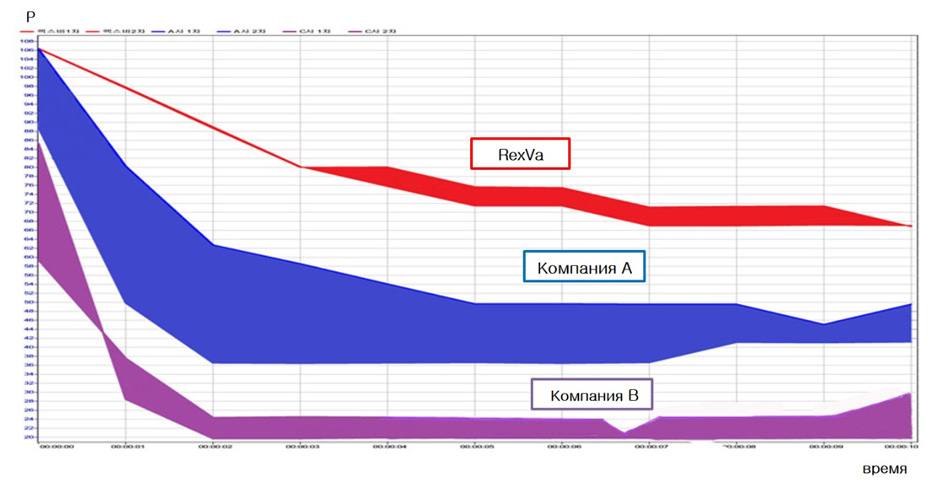

График изменения мощности пленки PTC

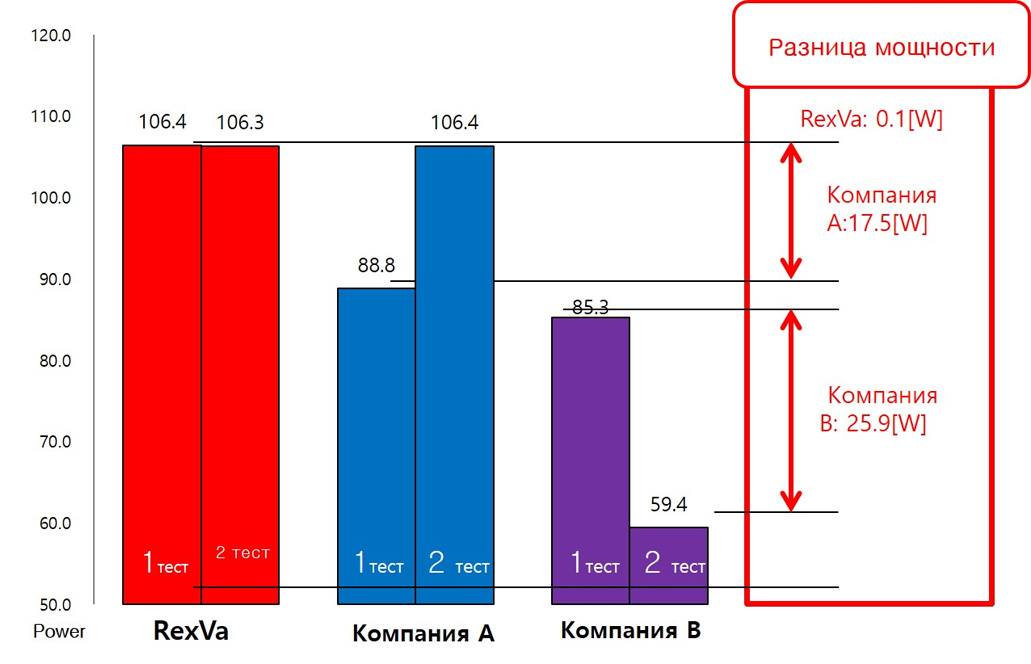

График коэффициента возврата к исходной мощности (Ватт)

Кол-во тестирования RexVa Компания A Компания B
Первое испытание 106.4 88.8 85.3
Второе испытание 106.3 106.4 59.4
Разница сопротивления 0.1 -17.5 25.9

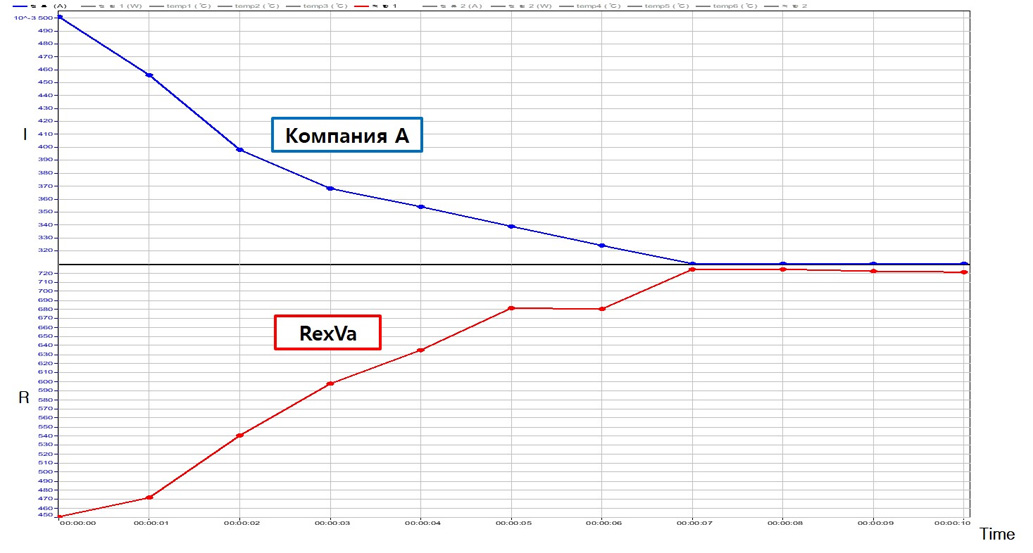

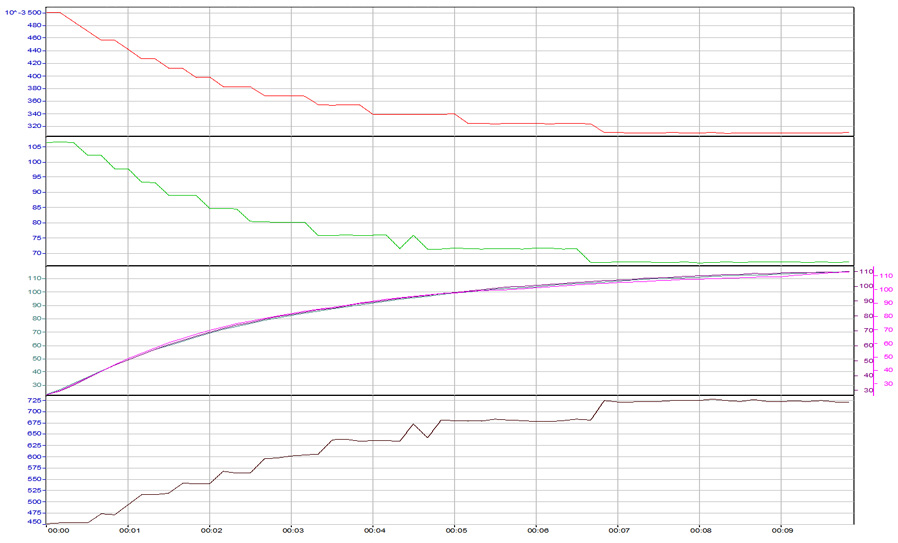

График изменения PTC силы тока и сопротивления

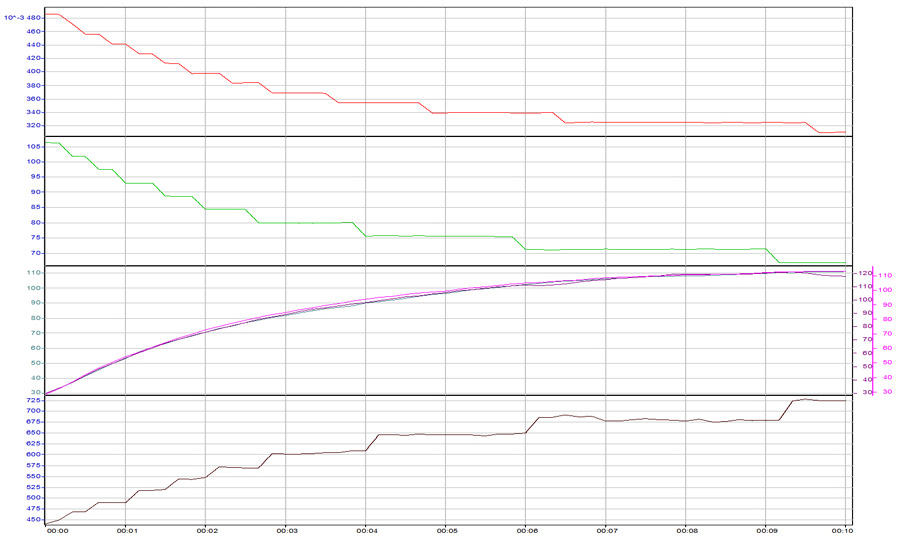

График и сравнительная таблица изменения силы тока и сопротивления

1-й тест
  начало окончание Процент изменения
I 0.4861 0.3105 56.6%
R 441.4 723.4 63.8%
температура 28.46 113.47
Отчет об испытаниях на изменение силы тока в экстремальной ситуации, без терморегулятора.
Вторичный тест
  начало окончание Процент изменения
I 0.5006 0.31 61.4%
P 106.44 67.11 58.6%
R 450.6 721.6 60.1%
температура 22.12 113.04
Коэффициент возвра та сопротивления 450 446 0.8%
Отчет об испытаниях на изменение силы тока в экстремальной ситуации, без терморегулятора.

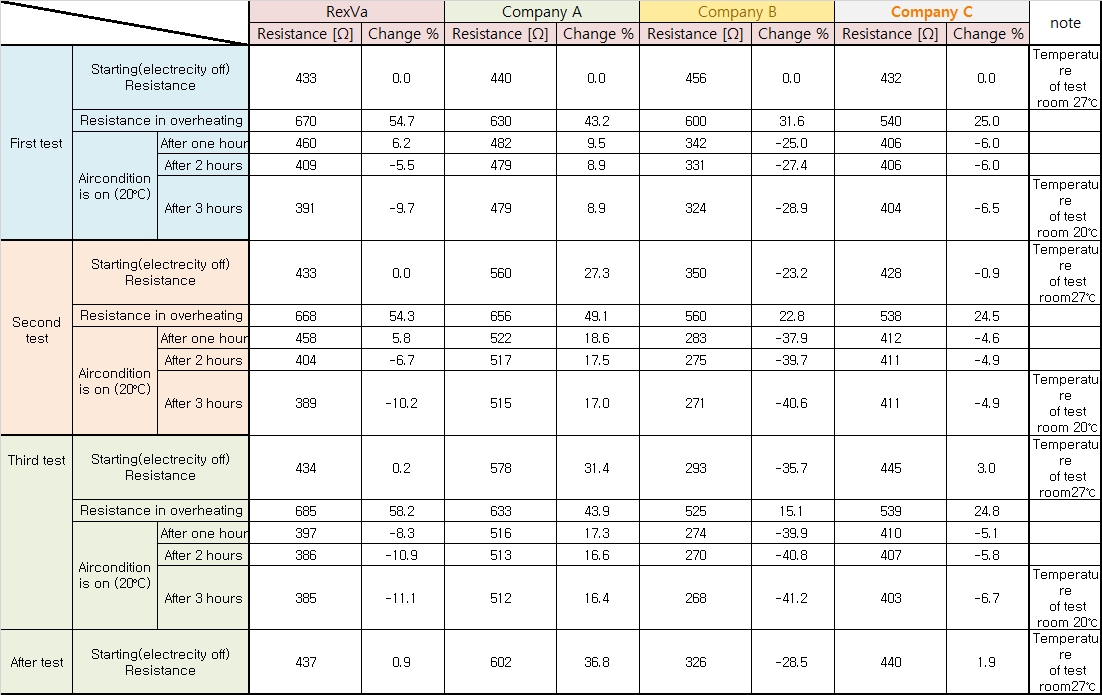

Тестирование изменения сопротивления нагревательной пленки

Производители Первоначальные показатели продукци Показатели после первого перегрева Показатели после второго перегрева
R1(A) Watt/1m(B) R2(C) После нагревания
(Watt/1m : D)		 R1-R2
(A-C)		 Разница мощности
(Watt/1m)
(B - D)		 R3(G) Мощность после перегрева
(Watt/1m : H)		 R1-R3
(A-G)		 Разница мощности
(Watt/1m)
(B - H)
RexVa 450 108 447 108 3 0.7 466 109 4 1.0
Компания A 407 119 377 128 30 9.5 392 123 15 4.6
КомпанияB 445 109 760 64 315 45.1 662 73 217 35.7
КомпанияC 496 98 442 110 54 11.9 399 121 97 23.7
Отчет об испытаниях на изменение силы тока в экстремальной ситуации, без терморегулятора.

Тестирование возможностей нагревательной пленки РТС

* Время испытания: 10 минут
мощность сила тока Время испытания: 10 минут
99 0.45 0 : 00
96.8 0.44 0 : 13
94.6 0.43 0 : 26
92.4 0.42 0 : 35
90.2 0.41 0 : 41
88 0.4 0 : 50
85.8 0.39 1 : 05
83.6 0.38 1 : 12
81.4 0.37 1 : 25
79.2 0.36 1 : 40
77 0.35 1 : 51
74.8 0.34 2 : 06
72.6 0.33 2 : 22
70.4 0.32 2 : 35
68.2 0.31 3 : 06
66 0.3 3 : 32
63.8 0.29 4 : 05
61.6 0.28 4 : 56
59.4 0.27 6 : 00
57.2 0.26 8 : 07
55 0.25 10 : 00
процент изменения Watt 80%
Отчет об испытаниях на изменение силы тока в экстремальной ситуации, без терморегулятора.

Тестирование энергосберегающей PTC на функциональную эффективность

2. Результаты тестирования
  Начало нагрева Окончание нагрева Изменение Изменение %
R 72.83[Ω] 149.18[Ω] 76.35 104.8[%]
P 649.6[W] 326.4[W] -323.2 99[%]

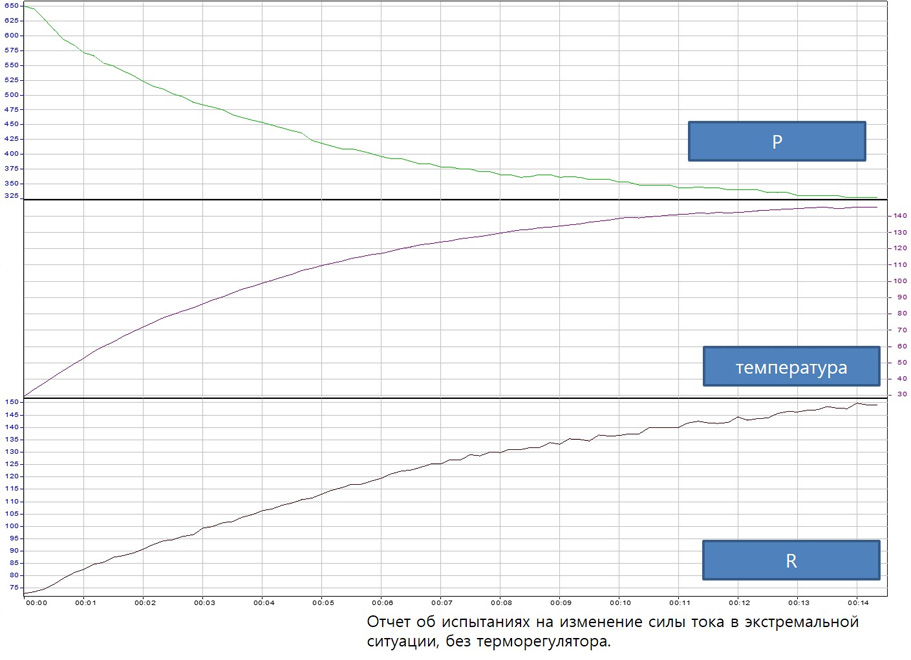

Тестирование с локальным перегревом нагревательной пленки PTC при обыкновенном монтаже(Тестирование изменения силы тока, сопротивления и температуры)

2. Результаты тестирования
  Начало нагрева Окончание нагрева Изменение
R 190.78[Ω] 249.42[Ω] 59.31
P 209.5[W] 155.42[W] -54.08
температура 24.87[℃] 59.19[℃] 34.73

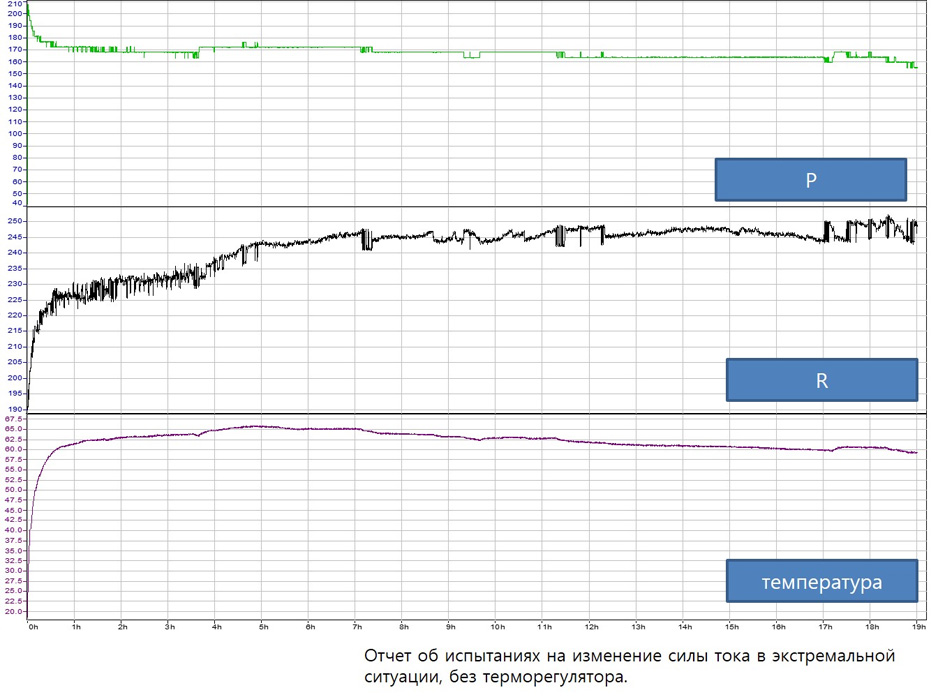

Отчет об испытаниях рассеивания тепла энергосберегающей РТС пленки.

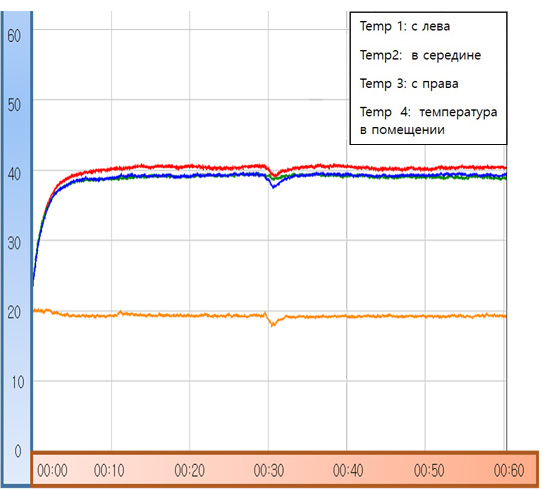

XM310 PTC тестирование при комнатной

У обыкновенной пленки температура нагревания в середине пленки самая высокая. Существует такая тенденция, что температура сосредотачивается в середине. Тестирование на рассеивание тепла, решает проблему сосредоточения температуры в середине пленки. Температура в середине ниже, чем по бокам пленки, поэтому уменьшается фактор риска.

Тестирование при локальном перегреве

У простой пленки самая высокая температура в центре. Существует тенденция, что при локальном перегреве температура сосредотачивается в середине. Тестирование на рассеивание тепла, решает проблему сосредоточения температуры в середине пленки. Температура в середине ниже, чем по бокам пленки, поэтому уменьшается фактор риска.

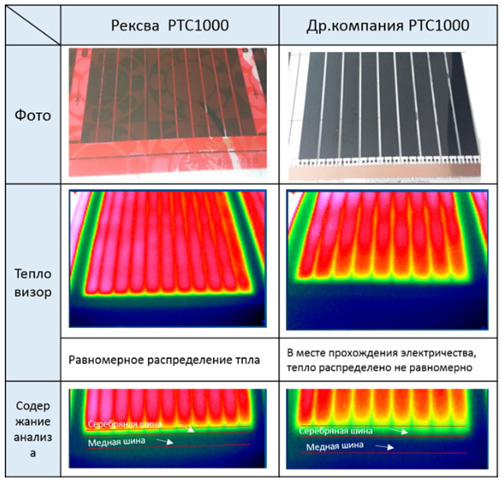

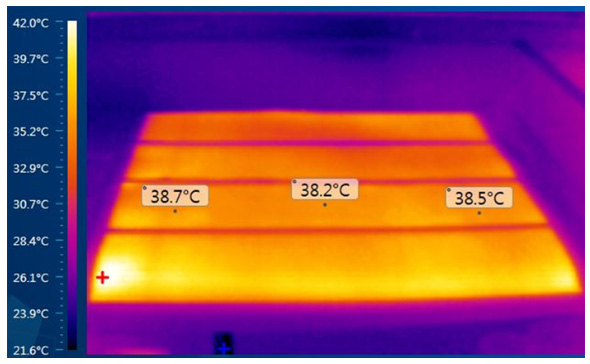

Тестирование тепловизором на рассеивание тепла энергосберегающей РТС пленки

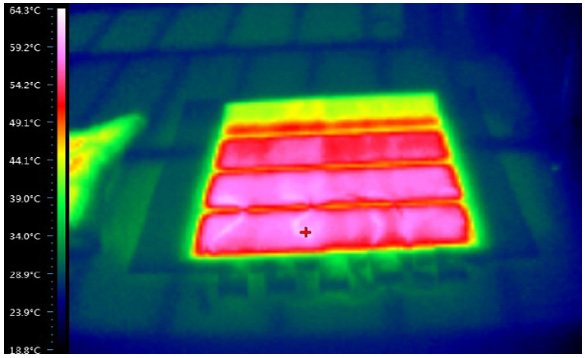

Тестирование тепловизором при локальном перегреве энергосберегающей РТС пленки

У обыкновенной пленки температура нагревания в середине пленки самая высокая. Существует такая тенденция, что температура сосредотачивается в середине. Тестирование на рассеивание тепла, решает проблему сосредоточения температуры в середине пленки. Температура в середине ниже, чем по бокам пленки, поэтому уменьшается фактор риска.

Сравнительные данные PTC пленки

простая пленка PTC пленка
сопротивление и мощность одинаковое одинаковое
Скорость нагрева Скорость нагрева быстрая, но в зависимости от температуры воздуха Скорость нагрева 100% как у простой пленки, при монтаже PTC пленка температура нагревательной поверхности, начиная с 30℃ изменяется сопротивление, тем самым снижается мощность и температура постепенно повышается (70%)/td>
Через 1 час нагреваня – достигает температуры поверхности пленки Пленка спроектирована, что при температуре воздуха 22℃ температура поверхности 40~45℃. Если же температура воздуха повысится более 22℃, температура поверхности пленки резко повысится и если закрыть одеялом на длительное время, то температура повысится до 50,60,70,80,90,100℃ и будет локальный перегрев пленки. температура воздуха примерно с 15℃ начинает изменяться сопротивление, температура потихоньку поднимается. Даже если температура воздуха поднимится выше 22℃, температура поверхности пленки будет сохраняться на 35. При локальном перегреве, даже если внутри будет температура более 60℃, температура поверхности будет в пределах 65℃, регулируя и сдерживая процесс локального перегрева.
После нагрева, выключить эл. питание OFF, изменение коэффициента сопротивления Примерно после 1 часа, возвращение к первоначальному сопротивлению. После 24 часов возвращение к первоначальному сопротивлению.
После выключения эл.питания OFF на 1 час. Первоначальное сопротивление измененные показатели сопротивления
Затем снова включить эл.питание ON. Показатели после1 часа нагревания. После 1-го тестирования одинаковые показатели. Из-за измененных показателей сопротивления, выходят показатели более высокие по сравнению с первоначальными показателями сопротивления. Из-за снижения электропотребления, после 1 часа нагревания, температура поверхности пленки становится такой же.
Вывод В среднем сопротивление в норме(простая пленка, PTC пленка - одинаково)
ширина 50, норма на 1M - 440 Ω (110W)
ширина 80, норма на 1M - 250 Ω (190W)
ширина 100, норма на 1M - 210 Ω (230W)		 PTC пленка начиная с 30℃ и выше температуры поверхности, из-за изменения сопротивления снижается и потребление электроэнергии. Хотя скорость нагревания и медленнее, но регулируется отрицательная сторона нагревательной пленки – локальный перегрев. Для предотвращения перегрева меняется сопротивление, в связи с уменьшением мощности имеется разница с простой пленкой в скорости нагревания.

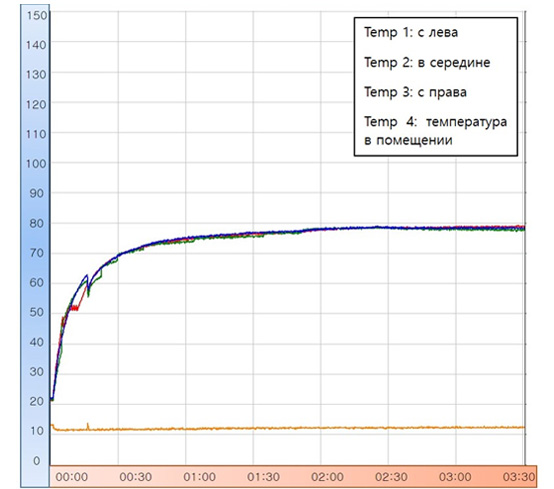

Рексва / пленка PTC1000 тестирование локального перегрева

Преимущества РТС пленки Рексва

Сравниваем продукцию Рексва и продукцию другой компании Средняя температура локального перегрева примерно на 10℃ ниже, потому что по всей пленки имеется особенность равномерного нагревания
  Рексва Др.компания
Преимущества в сдерживании температуры при локальном перегреве Сдерживание ниже 83℃ Сдерживание ниже 95℃
Преимущества эффекта тепловой дисперсии Равномерное нагревание В месте прохождения эл.энергии высокая

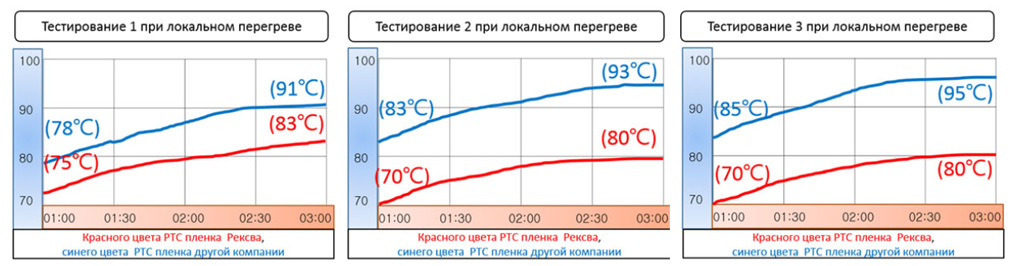

температура сдерживания при локальном перегреве

  Кол-во раз Начало тестирования(℃) Через 1 час(℃) Через 3 часа(℃) Разница температур(℃)
Рексва 1-й раз 29 75 (70~80) 83 (75~90) 8
2-й раз 29 70 (60~80) 80 (70~90) 10
3-й раз 29 70 80 10
Др.компания 1-й раз 27 78 (73~83) 91 (85~97) 8
2-й раз 27 83 (80~85) 93 (85~100) 10
3-й раз 27 85 (80~90) 95 (90~100) 10

Сравнение пленок

Классификация Рексва Др.компании
экземпляр PTC1000 PTC1000
длинна 1000[mm] 1000[mm]
Ширина 1000[mm] 1000[mm]
Сопротивление 215[Ω] 225[Ω]
Мощность 225[w] 215[w]
Вид серебра Прямая шина Шина «лесенка»
Различие температуры 1℃ 3℃
Условия тестирования Оборудование : wt200, signasoft6000
Время: 3 часа
Температура воздуха: 26~28℃

Результаты теплоотдачи

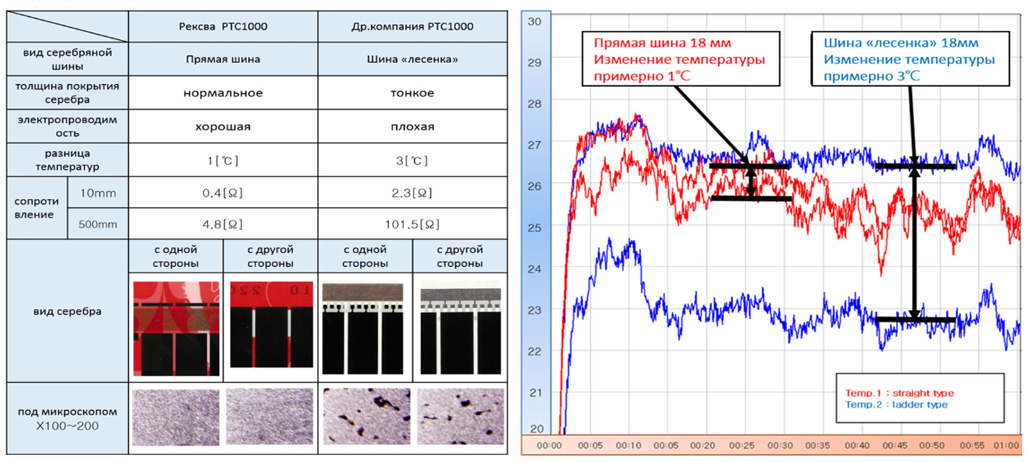

Характеристика по типу серебра
