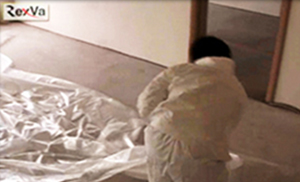

ㆍ Для защиты от влаги и для предотвращения образования конденсата закройте пол полиэтиленовой пленкой

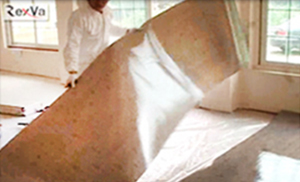

04 Уложите изоляционный материал
ㆍ Следует уделить особое внимание выбору изоляционного мате риала, поскольку теплоизоляция влияет на эффективность обог рева, энергопотребление и затраты на отопление.
05 Обрежьте изоляционный материал по границе пола
ㆍ
06 Соедините полосы изоляционного материала с помощью клейкой ленты.
ㆍ

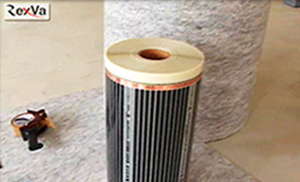

07 Монтаж пленки поверх изоляционного материала
ㆍ Уложите пленку XiCA на смонтированную изоляцию. Во время работы запрещается ходить по пленке в обуви
08 Обрежьте пленку по границе пола, не затрагивая карбоновые нагревательные элементы.
ㆍ Подключите эл. кабель к клемме со значком “IN” на терморегуляторе и значок “OUT” подсоедините к пленке. Где стоит значок “SEN” подключите к температурным датчикам. Если “SEN” не будет подключен к температурным датчикам, то регулятор будет настроен на работу во временном режиме. (1, 2, 3 ~ 10 уровень)
09 Запрещается укладывать пленку внахлест.
ㆍ
10 Зафиксируйте пленку на теплоизоляционном материале с помощью клейкой ленты.
ㆍ
11 Подсоедините электрические провода к контактным зажимам с помощью обжимных клешей
ㆍ
12 После подсоединения проводов к контактным зажимам подсоедините зажимы к пленке.
ㆍ
13 Определите потребляемую мощность, измерив полное сопротивление соединенных полос пленки.
ㆍ
14 Изолируйте все соединения при помощи изоляционной ленты.
ㆍ
15 Сделайте углубления в изоляционном материале для укладки монтажных проводов.
ㆍ
16 Места подключения проводов к контактным зажимам необходимо изолировать при помощи изоляционной ленты.
ㆍ
17 Подключите разъем питания для терморегулятора.
ㆍ
18 Подключение терминалов температурного датчика
ㆍ Подсоедините 2 клеммы терморегулятора, расположенные с левой стороны, к источнику питания. К двум другим клеммам, расположенным с правой стороны, подсоедините провода от нагревательной пленки.
19 После подсоединения питания терморегулятора установите его на стену.
ㆍ
20 Перед установкой деревянного напольного покрытия или ламината закройте пленку защитным материалом (нетканым полотном, картоном и т.п.)
